襯氟閘閥

下一條：Q41F46襯氟球閥

上一條：D341F4襯氟蝶閥

襯氟閘閥型號

手動襯氟閘閥型號有Z41F4、Z41F46；
電動襯氟閘閥型號有Z941F4、Z941F46、Z9B41F4（防爆型）、Z9B41F46（防爆型）；
氣動襯氟閘閥型號有：Z641F4、Z641F46；

襯氟閘閥執行標準

設計與制造標準采用GB/T 12234；
結構長度標準采用GB/T1221-2003；
壓力試驗標準采用API598、GB/T13927；
法蘭尺寸標準采用ANSI B16.5a、HG/T20592-2009；

襯氟閘閥材質

閥體、閥蓋、閘板材質一般選擇WCB、CF3、CF3M、CFM8、CF8M等；
襯里層材質一般選擇超高分子量聚乙烯（PE）、聚烯（PO）、可溶性聚四氟乙烯（PFA）、PTFE（F4）、FEP（F46）等；
絲桿的材質一般選擇2Cr13、1Cr18Ni9、00Cr17Ni10、1Cr18Ni9、1Cr17Ni14Mo2等；

1.0MPa下的襯氟閘閥主要外形尺寸：

DN NPS L D D1 D2 f b z-d D0 H
15 1/2 130 95 65 45 3 16 4-14 120 175
20 3/4 150 105 75 55 3 18 4-14 120 195
25 1 160 115 85 65 3 18 4-14 160 230
32 1 1/4 180 140 100 75 3 18 4-18 160 245
40 1 1/2 240 150 110 85 3 18 4-18 180 285
50 2 250 165 125 100 3 18 4-18 200 300
65 2 1/2 270 185 145 120 3 18 8-18 250 340
80 3 280 200 160 135 3 20 8-18 280 410
100 4 300 220 180 155 3 20 8-18 300 465
125 5 325 250 210 185 4 22 8-18 320 620
150 6 350 285 240 210 4 22 8-22 350 710
200 8 400 340 295 265 4 24 8-22 450 780
250 10 450 395 350 320 4 26 12-22 500 1000

1.6MPa下的襯氟閘閥主要外形尺寸：

DN NPS L D D1 D2 f b z-d D0 H
15 1/2 130 95 65 45 3 16 4-14 120 175
20 3/4 150 105 75 55 3 18 4-14 120 195
25 1 160 115 85 65 3 18 4-14 160 230
32 1 1/4 180 140 100 75 3 18 4-18 160 245
40 1 1/2 240 150 110 85 3 18 4-18 180 285
50 2 250 165 125 100 3 18 4-18 200 300
65 2 1/2 270 185 145 120 3 18 8-18 250 340
80 3 280 200 160 135 3 20 8-18 280 410
100 4 300 220 180 155 3 20 8-18 300 465
125 5 325 250 210 185 4 22 8-18 320 620
150 6 350 285 240 210 4 22 8-22 350 710
200 8 400 340 295 265 4 24 12-22 450 780
250 10 450 405 355 320 4 26 12-26 500 1000

2.5MPa下的襯氟閘閥主要外形尺寸：

DN NPS L D D1 D2 f b z-d D0 H
15 1/2 130 95 65 45 3 16 4-14 120 175
20 3/4 150 105 75 55 3 18 4-14 120 195
25 1 160 115 85 65 3 18 4-14 160 230
32 1 1/4 180 140 100 75 3 18 4-18 160 245
40 1 1/2 240 150 110 85 3 18 4-18 180 285
50 2 250 165 125 100 3 20 4-18 200 300
65 2 1/2 270 185 145 120 3 22 8-18 250 340
80 3 280 200 160 135 3 24 8-18 280 410
100 4 300 235 190 155 3 24 8-22 300 465
125 5 325 270 220 185 4 26 8-26 320 620
150 6 350 300 250 210 4 28 8-26 350 710
200 8 400 360 310 275 4 30 12-26 450 780
250 10 450 425 370 330 4 32 12-30 500 1000

CLASS150下的襯氟閘閥主要外形尺寸：

DN NPS L D D1 D2 f b z-d D0 H
15 1/2 130 89 60.5 35 3 15 4-15 120 175
20 3/4 150 98 70 43 3 15 4-15 120 195
25 1 160 108 79.5 51 3 15 4-15 160 230
32 1 1/4 180 117 89 64 3 15 4-15 160 245
40 1 1/2 240 127 98.5 73 3 16 4-15 180 285
50 2 250 152 120.5 92 3 17 4-19 200 300
65 2 1/2 270 178 139.5 105 3 19 4-19 250 340
80 3 280 190 152.5 127 3 20 4-19 280 410
100 4 300 229 190.5 157 3 24 8-19 300 465
125 5 325 254 216 186 4 25 8-22 320 620
150 6 350 279 241.5 216 4 27 8-22 350 710
200 8 400 343 298.5 270 4 30 8-22 450 780
250 10 450 406 362 324 4 32 12-36 500 1000

注釋：上述表格中的D0以及H只是參考值，可能因廠家的不同而有所差異；上述襯氟閘閥尺寸標準采用HG/T20592-2009；

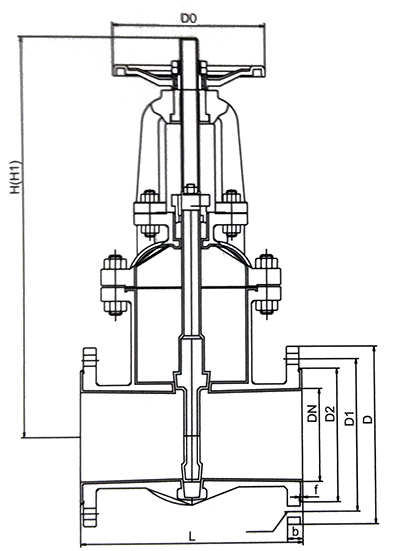

襯氟閘閥結構示意圖

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
