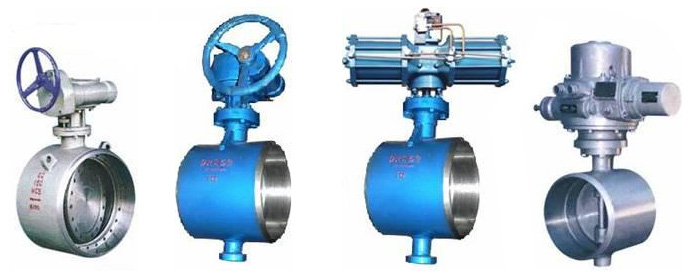

【產品用途】
D63H、D363H、D663H、D963H型PN10~PN100三偏心焊接硬密封電動蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
【結構示意圖】
【閥門型號】
常見的型號有：d963h-6、d963h-10、d963h-16、d963h-25、d963h-40、d963h-64、d963h-100、d963y-6、d963y-10、d963y-16、d963y-25、d963y-40、d963y-64、d963y-100等。
【產品特點】
1、三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
2、由扭矩產生彈性密封。
3、巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
4、體積小、重量輕、操作輕巧、便于安裝、連接可靠。
5、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
6、更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。
【執行標準】
設計規范： GB/T 12238 API609
結構長度： GB/T 12221 API609 ASME B16.10
法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗：GB/T 13927 API598
【性能參數】
| 工作壓力(MPa) | 0.6~10.0 (PN6-PN100) |
| 適用溫度(℃) | ≤400℃ |
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
| 材料 | 閥體 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 蝶板 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel |
| 密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel |
| 填料 | 柔性石墨 PTFE |
【外形尺寸】
| DN | L | A2 | B2 | E2 | F2 |
| 80 | 180 | 203 | 125 | 475 | 505 |
| 100 | 190 | 208 | 130 | 475 | 505 |
| 125 | 200 | 218 | 140 | 475 | 505 |
| 150 | 210 | 285 | 155 | 475 | 505 |
| 200 | 230 | 320 | 180 | 475 | 505 |
| 250 | 250 | 349 | 220 | 475 | 505 |
| 300 | 270 | 398 | 250 | 475 | 505 |
| 350 | 290 | 417 | 275 | 475 | 505 |
| 400 | 310 | 455 | 315 | 475 | 505 |
| 450 | 330 | 480 | 340 | 475 | 505 |
| 500 | 350 | 512 | 375 | 566 | 505 |
| 600 | 390 | 562 | 425 | 566 | 545 |
| 700 | 430 | 636 | 490 | 615 | 545 |
| 800 | 470 | 706 | 550 | 615 | 545 |
| 900 | 510 | 756 | 600 | 825 | 520 |
| 1000 | 550 | 816 | 650 | 820 | 545 |
| 1200 | 630 | 944 | 775 | 945 | 545 |
| 1400 | 710 | 1084 | 895 | 945 | 545 |
| 1600 | 790 | 1204 | 1025 | 1140 | 545 |
| 1800 | 870 | 1395 | 1095 | 1337 | 545 |
| 2000 | 950 | 1449 | 1195 | 1337 | 545 |
| 2200 | 1000 | 1569 | 1325 | 1337 | 545 |
| 2400 | 1100 | 1704 | 1445 | 1377 | 715 |
| 2600 | 1190 | 1824 | 1565 | 1443 | 715 |
| 2800 | 1270 | 1944 | 1685 | 1443 | 845 |
| 3000 | 1350 | 2074 | 1815 | 1443 | 845 |

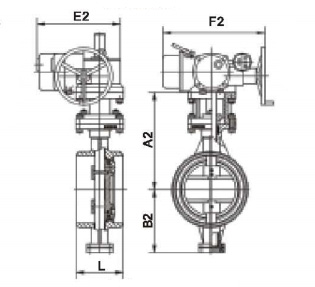

以上主要外形尺寸是在PN0.6MPa下，表中相關尺寸在結構示意圖中均有標出。
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
